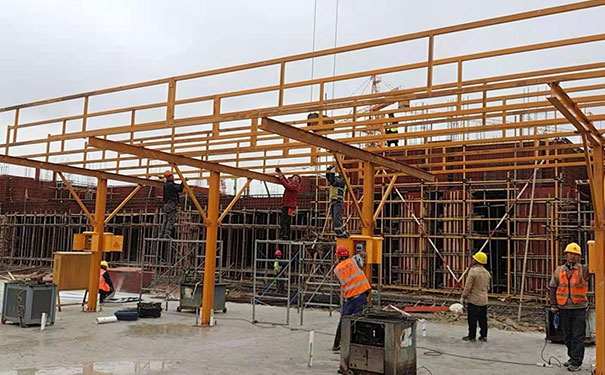

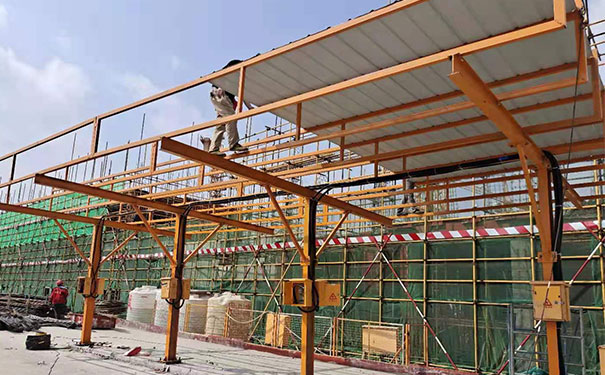

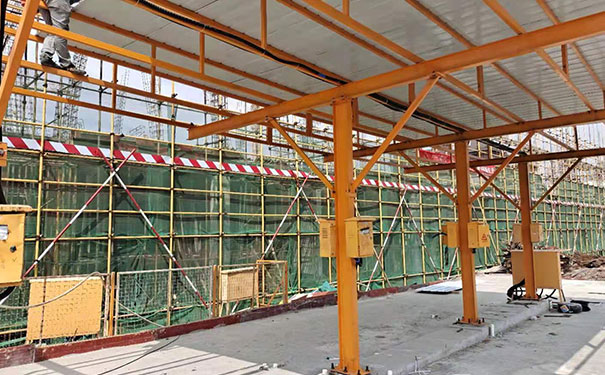

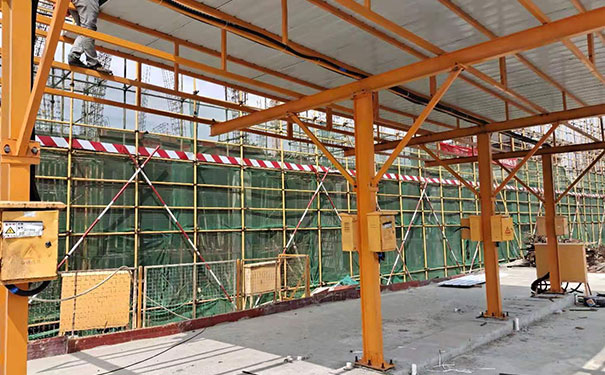

安装中

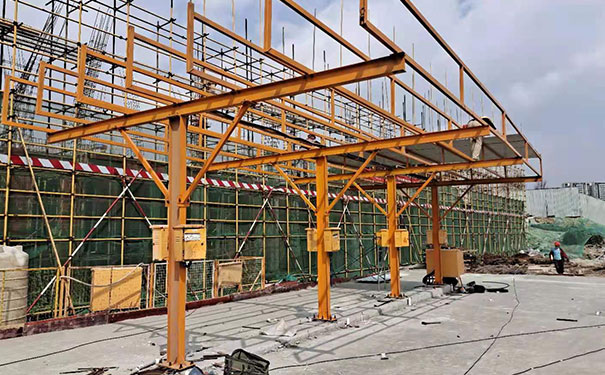

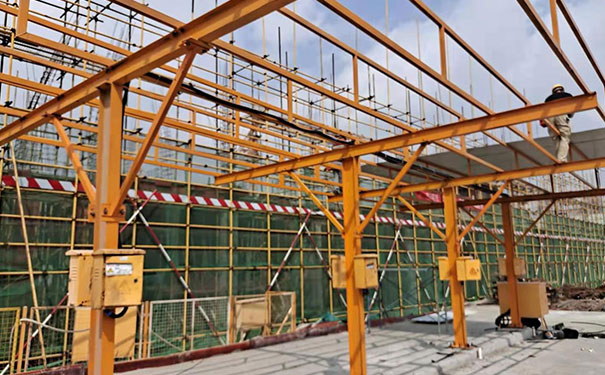

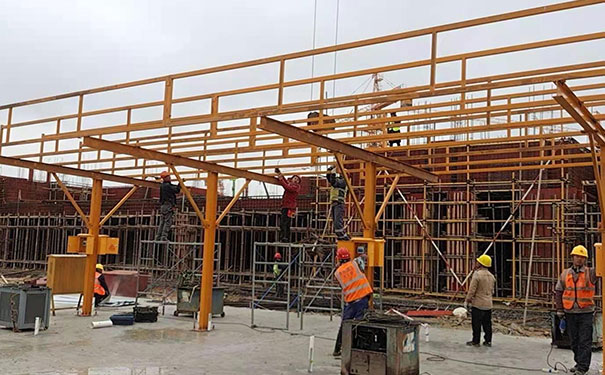

安装中——还未盖瓦时

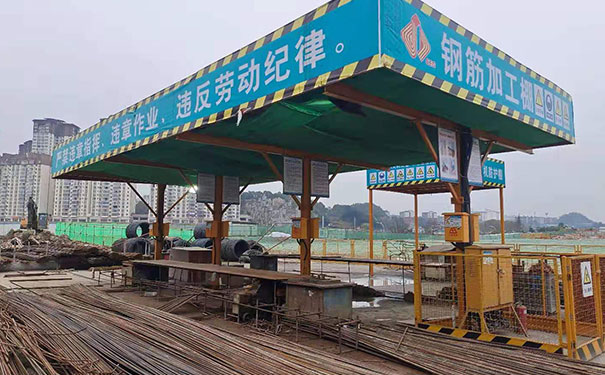

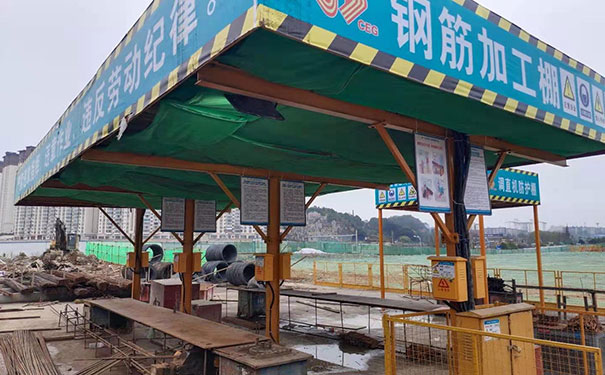

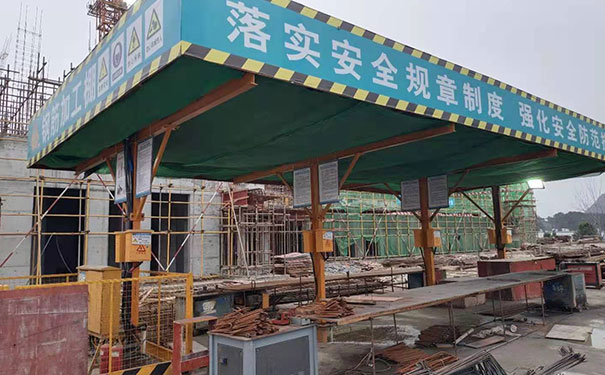

安装完工照片

6乘9米工字钢组装式钢筋棚

【尺寸】6米宽、9米长、3.98米高

【材料】立柱：20#工字钢（也有用18#的）、斜撑：40*60*2.5方钢、横梁：16#工字钢、檩条架：40*60*2.0方钢焊成桁架形式，彩钢瓦：0.3厚

【预埋件】为250*400*14厚的带有6个螺丝孔的钢板，焊有6颗M２２×１００的螺栓，埋入砼的底面焊有几字形螺丝钢筋，每个钢筋棚，配３个预埋件。

【安装方法步骤】

１、预埋件埋设：每两块预埋件中心距离为3.5米，按图纸埋设；

２、安装时，先将立柱安装在预埋件螺丝上，控制好中心距，和垂直度，用垫圈进行调整。

３、再安装斜撑和横梁（用M18*50的螺栓，联接在钢板上）

４、再安装檩条框架（用M14*40的螺栓，将檩条架下方的底板固定在横梁工字钢的孔上）

５、再安装彩钢瓦：用钻尾螺丝打在檩条架上面那层。

步骤编写：贵州许大帅安全防护设施有限公司  2021.3.30
